○ 万能測定保持具

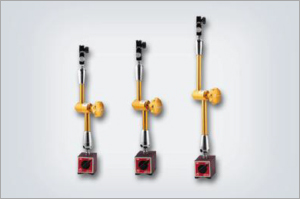

| ECE-300シリーズ | ECE-330シリーズ |
| 精測油圧式保持具 | 精測機械式保持具 |
 |
 |
| ECE-340, ECE-310, ECE-320 | ECE-400, ECE-500, ECE-550, ECE-600 |
| 経済的でスタンダードタイプの機械式測定保持具 | 小型機械式測定保持具 |
 |
 |
| モデル | マグネット台 | アーム部分 長さ (mm) |
自重 (kg) |
|||
| 保持力 (kgf) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |||
| ECE- 300ALL |
160 | 120 | 50 | 55 | 600 | 3.5 |
| ECE- 300AL |
100 | 80 | 425 | 2.5 | ||
| ECE- 300A |
100 | 80 | 340 | 2.3 | ||
| ECE- 300B |
80 | 60 | 340 | 2 | ||
| ECE- 300BS |
80 | 60 | 260 | 1.4 | ||
| ECE- 330AL |
100 | 80 | 425 | 2.3 | ||
| ECE- 330A |
100 | 80 | 340 | 2 | ||
ECE- 330B |
80 | 60 | 340 | 1.7 | ||
| ECE- 330BS |
80 | 60 | 260 | 1.5 | ||
| ECE- 340 |
80 | 60 | 340 | 1.6 | ||
| ECE- 310 |
80 | 60 | 340 | 1.6 | ||
| ECE- 320 |
80 | 60 | 300 | 1.4 | ||
| ECE- 400 |
35 | 48 | 40 | 49 | 131 | 0.8 |
| ECE- 500 |
20 | 30 | 30 | 30 | 131 | 0.4 |
| ECE- 550 |
30 | ∅ 40 × 30 | 131 | 0.4 | ||
| ECE- 600 |
25 | 35 | 30 | 35 | 131 | 0.4 |
| 万能アームスタンド式チップ・シールド（チップ遮へい板保持具） | ||
 |
特長 | |
| 金属裁断中の金属片の飛び散りから、保護します。 図面などを取り付けられるので、金属裁断作業に最適です。 | ||
| 用途 | ||
| フライス盤, ボール盤、旋盤などの金属裁断機を使用した金属裁断作業に適しています。 | ||
| 仕様 | ||
| マグネット基礎部分寸法(mm) | 60 × 50 × 55 | |
| 保持力(kgf) | 80 | |
| アーム部分長さ(mm) | 285 | |
| シールド（遮へい板）寸法(mm) | 380 × 300 | |
 |
||
| ECE-302BL, ECE-302BLD | ECE-302BU | |
| 測定保持具 | 測定保持具 | |
 |
 |
|
| モデル | 保持力 | 主支柱 | 副支柱 | マグネット台 | 自重 | ||||
| (kgf) | 直径 (mm) |
長さ (mm) |
直径(mm) | 長さ (mm) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
(kg) | |
| ECE- 302BL |
100 | ∅ 16 | 230 | ∅ 12 | 165 | 80 | 50 | 55 | 2.1 |
| ECE-302BLD | ∅ 16 | 215 | ∅ 14 | 165 | 2.2 | ||||
| ECE- 302BU |
∅ 12 | 220 | ∅ 10 | 165 | 1.9 | ||||
